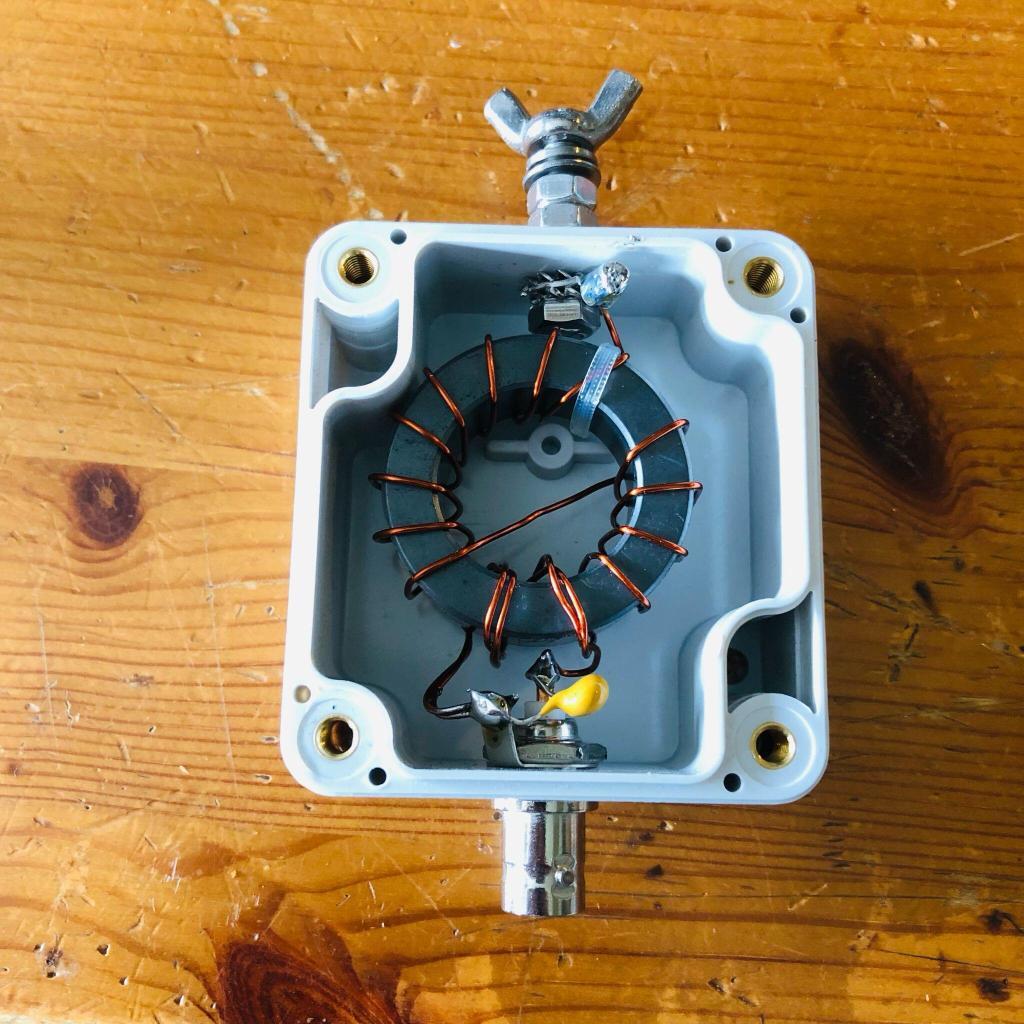

Puur als reserve wilde ik nog een UnUn erbij hebben. Bij HF Kits hebben ze mooie zelfbouw kitjes die niet duur en toch goed van kwaliteit zijn. Dus die ook maar laten komen. Na een uurtje prutsen zit het ding dan mooi in elkaar.

Een end fed antenne voor meerdere HF-banden heeft een aanpassingstrafo bij het voedingspunt. Deze trafo zorgt ervoor dat de hoge impedantie van de antennedraad (ongeveer 2500 Ohm) wordt omgezet naar 50 Ohm. Die 50 Ohm is belangrijk, want dat is de standaard impedantie voor de meeste transceivers.

De trafo is simpel opgebouwd: hij heeft 2 windingen aan de primaire kant en 14 windingen aan de secundaire kant. Dat is een verhouding van 1 op 7. Dit betekent dat de spanning 7 keer groter wordt en de stroom 7 keer kleiner. Daardoor wordt de impedantie met een factor 49 aangepast (7 x 7 = 49). Dus 50 Ohm wordt omgerekend naar ongeveer 2450 Ohm.

De windingen worden aangebracht op een ferriet ringkern die geschikt is voor een breed frequentiebereik (breedband).
