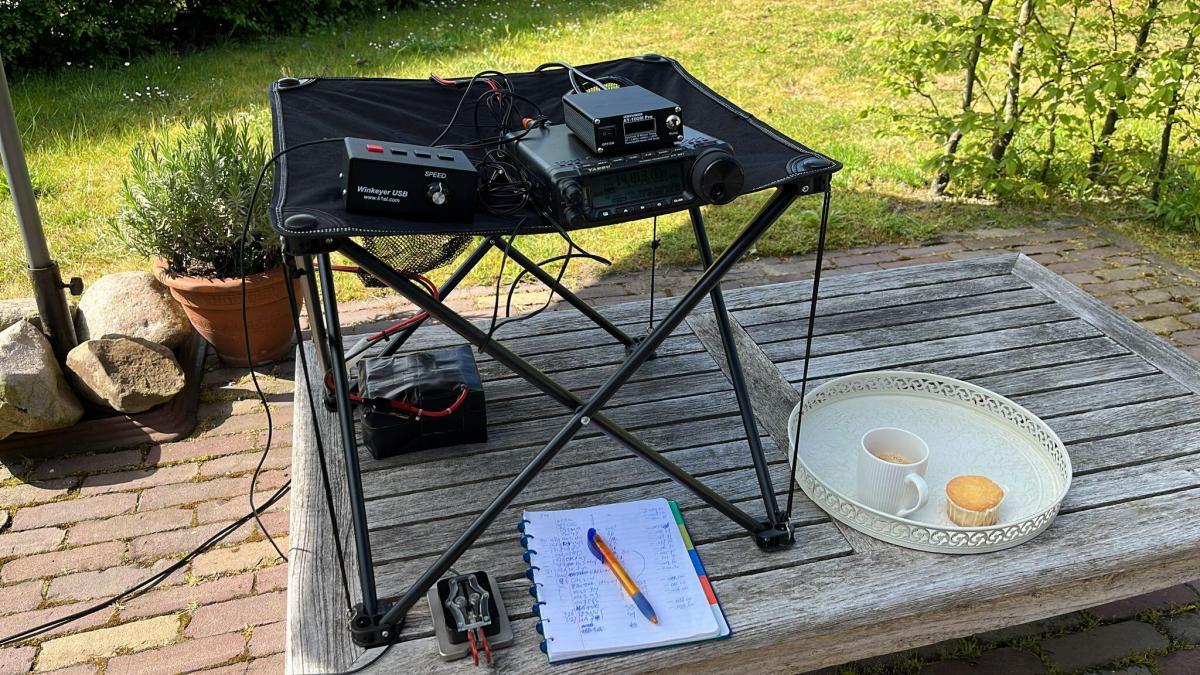

De afgelopen dagen heb ik vanuit de eigen tuin een paar CW (morse code) QRP verbindingen kunnen maken met de apparatuur die ik voor WWFF en POTA portable in gedachten heb. Alles zit nu mooi in koffertjes en werd het tijd om eens te ondervinden of het werkt zoals ik in gedachten heb. De praktijk: alles bleek toch teveel verdeeld over de vier koffertjes (in koffer 4 zitten de coax en antennedraden). Een goede testcase dus!

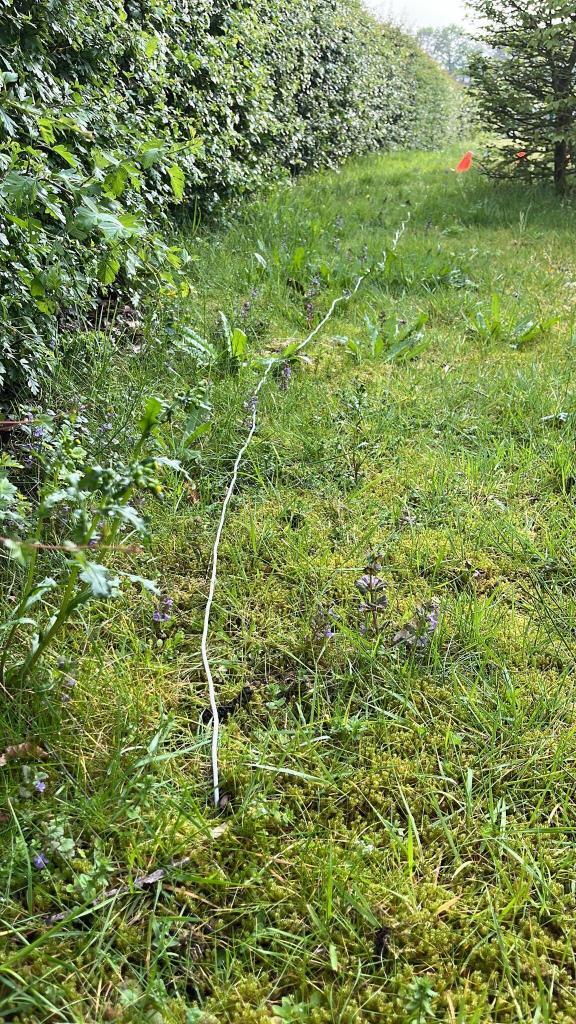

Antenne 1: 12,5 meter draad als inverted V opgehangen (deze draad gebruikte ik hier al eens eerder als helical op een 10 meter mast / hengel), een 9:1 UnUn met daaraan 7 meter draad als counterpoise. Tussen de 9:1 UnUn en 1:1 choke zat 12 meter hyperflex coax en vanaf de 1:1 choke weer 1,5 meter coax naar de MTM ATU Transmatch van Kanga Products. Vanaf de ATU een kort stukje RG58 naar de (tr)uSDX. Dus van de 5 Watt uit de TRX komt maar 3 Watt bij de antenne door de kabelverliezen. Of zelfs minder. Het werkte echter prima.

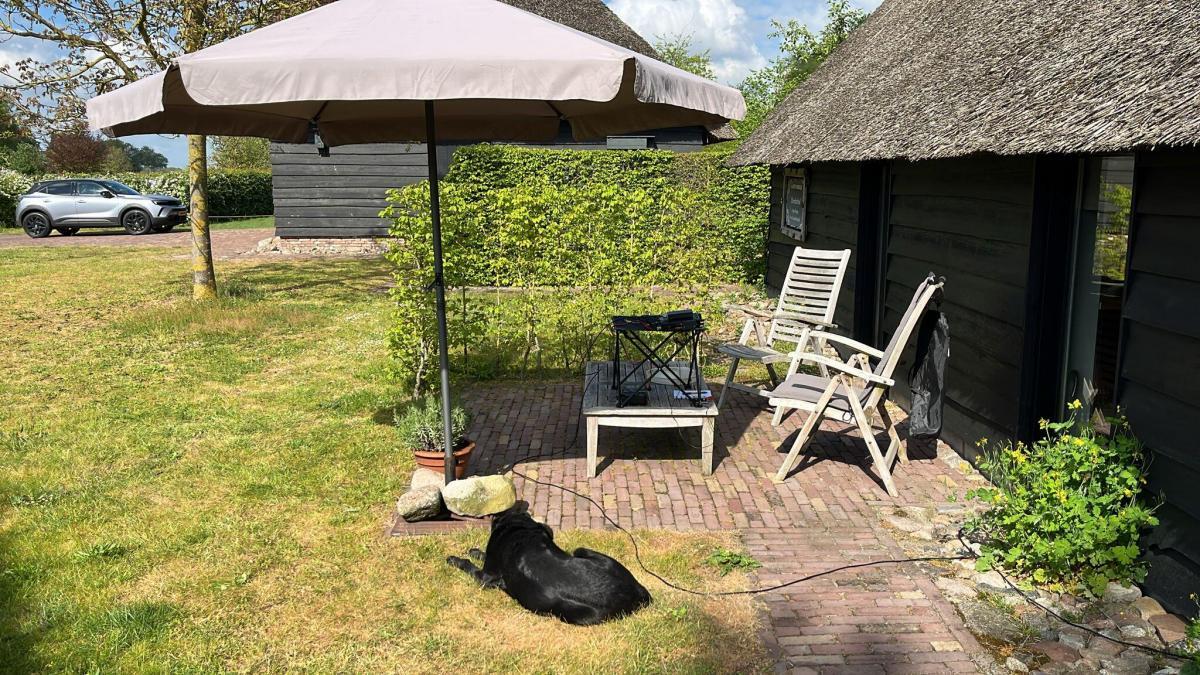

Door de slechte propagatie op HF was het lastig met QRP vermogen. Ik zat er wel heel gezellig bij. Dat vonden helaas de muggen ook. Het seinen met de Morse Man single lever paddle was wel erg wennen. Ik vrees dat het geen blijvertje is. Naast dat het erg lastig is om sommige letters te seinen is het ook niet heel handig voor een goede zithouding.

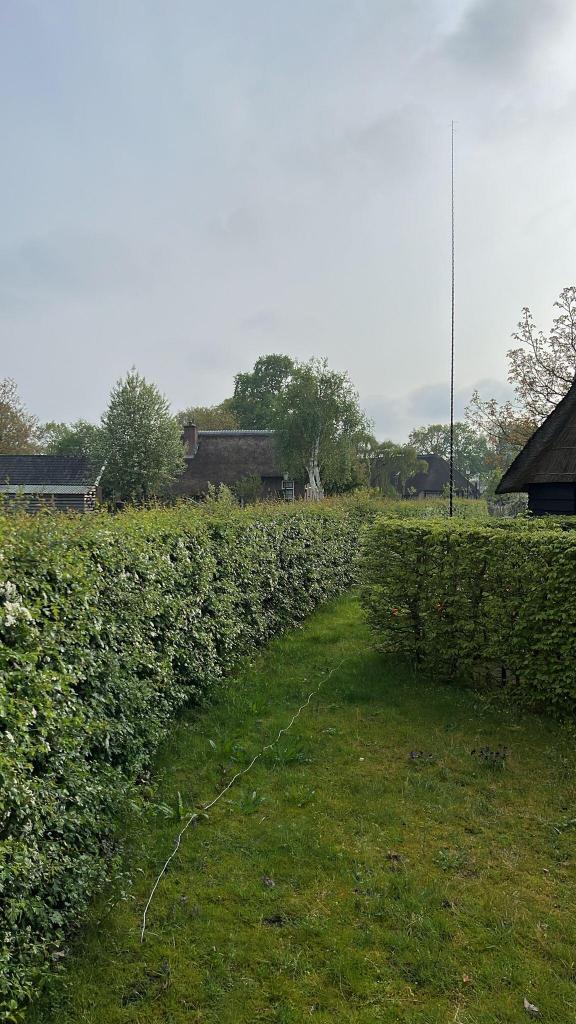

Antenne 2: het rybakov ‘antennesysteem’ opgezet…. deze antenne heeft zich al eerder bewezen dat het goed werkt. Het opzetten is eenvoudig en snel te doen. Het draad dat ik gebruik voor de beide elementen is te dik en veel te stug wat het wikkelen van de helical (draad om de vishengel) lastiger maakt.
In de avond heb ik nog een erg leuk QSO gehad met Hanz YL1DOG. Met zijn hondjes Buca en Sissi. Hanz seinde met een home made torsion bar cootie. Ik sloot het QSO af met WOEF WOEF in plaats van het gebruikelijke DIT DIT.
De wereldwijde inspanningen van amateurradio-operators vestigen de aandacht op de dringende behoeften van achtergelaten, mishandelde, verwaarloosde en dakloze honden door speciale evenementenstations in Europa en de VS te activeren ter gelegenheid van International Dog Day.
Dit jaar is de grootste activatie onder amateurs zoals Hanz, YL3JD, de initiatiefnemer van het special event, die de hele maand augustus en september te horen zijn als YL1DOG. Ook zal hij deelnemen aan een aantal activiteiten, zoals het International Lighthouse and Lightship Weekend eind augustus.
Aangezien er regen en onweer onderweg was heb ik de antenne weer naar beneden gehaald. Voordat ik dit deed toch nog even de WWFF vlag 50 x 50 van Digiscrap Plus erin gehangen. Toch lastig om er een foto van te maken wanneer het door de wind mooi ‘uitgewaaid’ is. Na een paar pogingen toch gelukt haha:
Ik denk dat de rybakov en de Bandspringer Midi End Fed draadantenne van SOTAbeams standaard meegaan bij POTA en WWFF activaties. Hiervoor heb ik alleen de 6 meter vishengel nodig. De 10 meter lange hengel / mast is meer voor vakanties. Denk ik. We gaan het zien en beleven haha.
Al met al was het een leuke ervaring, ondanks de tinnitus toch een paar leuke verbindingen kunnen maken met natuurlijk mijn trouwe radiovrienden Daniel M0SDB en Rob HA7RJA. Zie het filmpje hieronder van Rob HA7RJA:
Hieronder nog even alle CW QRP GOTA (Gardens On The Air) verbindingen met de WWFF POTA testopstellingen. De groene regels vertegenwoordigen de (tr)uSDX met single lever paddle en de blauwe regels de FT-891 met de Palm Mini paddle.
Voor de QDX Digital QRP Transceiver heb ik al een vishengelantenne gemaakt en daarvoor heb ik een 4:1 LDG UnUn gekocht. Een BalUn of UnUn kopen is makkelijk en snel maar zelf maken is leuker. En laat ik nou in de rommelbak een paarse ringkern hebben gevonden. Geen idee welk type en welke eigenschappen deze toroid heeft maar het lijkt op een 4C65. Er is 1 manier om daar achter te komen (vast nog wel meer manieren) en dat is om er gelijk een UnUn mee te maken. Voor een EndFed antenne wilde ik een 9:1 UnUn hebben…. dus na een uurtje zoeken in Google de nodige informatie gevonden, onder andere op de website van John M0UKD.
Aangezien ik deze UnUn alleen voor QRP gebruik is het draad waarmee ik het ga wikkelen niet heel belangrijk. Voor hogere zendvermogens zou het hittebestendig moeten zijn. Eerst heb ik het met soepel draad geprobeerd maar dit bleef niet echt lekker zitten. Na een duik in de doos met kabels vond ik oude telefoonleiding (grijs met 2 draden, rood en blauw). Dit heeft een vaste kern, niet te dik en stug.
Gelukkig had ik in de schuur nog een aantal elektriciteitsverdeeldozen liggen waar de toroid mooi in paste. Naast de PL259 connector en een rode banaanstekkeraansluiting voor de draadantenne heb ik ook een zwarte aansluiting gemaakt voor een eventuele counterpoise. Een counterpoise is bij deze 9:1 UnUn niet nodig, mits de coaxkabel tussen de 9:1 UnUn en het mantelstroomfilter (1:1 UnUn) minimaal 10 meter lang is. Met deze UnUn heb ik dus twee mogelijkheden.
Na het inbouwen het ook maar gelijk getest met de nanoVNA. Het moment van de waarheid…. het moment van de waarheid of het ook echt een 4C65 toroid is. Tussen de uitgang en massa heb ik een schuifpotmeter gehangen die ik eerst op 450 Ohm had ingesteld. De weerstand van een goedwerkende draadantenne in deze vorm is 450 Ohm (de UnUn maakt er dan voor de transceiver weer 50 Ohm van: 450 / 9 = 50). Tijd voor de test:
SWR 20 meterSWR 40 meterSWR 80 meter
Op de bovenstaande foto’s is het wat lastig te zien maar de SWR en impedantie op 20, 40 en 80 meter is nagenoeg perfect. Dit moet dan ook wel met de 450 Ohmse weerstand aangesloten maar toch….. het is dus echt een 4C65 ringkern. Nu de ringkern nog in het bakje bevestigen en dan een keer in het veld gaan testen.
Voor de vakantie en de portable QRP activiteiten heb ik dus nu al best veel antenne mogelijkheden: 2 uitvoeringen met de Rybakov 806 antenna samen met de Kanga Transmatch QRP tuner en de 9:1 End Fed antenne die gebruikt kan worden met of zonder counterpoise. De EndFed kan bij de juiste draadlengte gebruikt worden zonder tuner…. als monobander. Wel moet ik dan altijd eerst de SWR controleren en afstellen met de nanoVNA. Niet vergeten mee te nemen dus.
Gisteren heb ik getest met de 2 definitieve opstellingen voor vakantie en QRP antenne en de QDX Digital QRP transceiver. De antenne die ik ga gebruiken is de Rybakov 806 Vertical, een vishengel antenne. Gewoon, omdat ik nog een hengel heb liggen.
De meeste informatie komt van de WB3GCK website. Ook dank aan Jean-Paul PA9X voor de info!
Wat is eigenlijk een Rybakov?
De Rybakov 806 Vertical is bedacht door Enrico IV3SBE uit Italië (nu 5Z4ES in Kenia). De naam Rybakov is Russisch voor “visser”. Vandaar de vishengel antenne.
De klassieke Rybakov-configuratie is een draad van 7,6 of 8 meter die door een 4:1 UNUN wordt gevoerd. De lengte is niet kritisch, zolang je maar resonantie vermijdt op de banden die van belang zijn. Omdat het een niet-resonante antenne is, moet je een antennetuner gebruiken om hem te laten werken. Ik gebruik hiervoor de Kanga Transmatch QRP tuner. Je moet ook radialen of een ander type aarde gebruiken.
De antenne kan van 80M tot 6M werken (het “806” gedeelte van de naam, neem ik aan). De banddekking hangt af van de gebruikte draadlengte en de mogelijkheden van je tuner. Met een draad van 7,6M kun je zonder problemen 40M en hoger bestrijken. Voor 80M bereik moet je een langere straler gebruiken al lukt het tunen op 80 meter wel met mijn Kanga Transmatch QRP tuner..
Mijn ervaringen met de Rybakov antenne
Als eerste heb ik tijdens het Veron Pinksterkamp de basis opgezet met 2x 7,6 meter draad en de RU-4:1 UnUn van LDG. 7,6 meter om de hengel gewikkeld als een helical straler en 7,6 meter over de grond als radiaal. Dit werkte goed en met de Kanga tuner was de antenne op alle beschikbare QDX banden te tunen: 20, 30, 40, 60 en 80 meter.
Gisteren heb ik een andere versie getest. Dezelfde 7,6 meter als helical straler om de hengel gewikkeld en 6 x 4,8 meter draad als radialen. Ook nu werkt het goed want ik ben zelfs in Alaska gehoord. De antenne is wederom op alle beschikbare QDX banden te tunen: 20, 30, 40, 60 en 80 meter met de hand tuner.
Echt kunnen testen wat het verschil is tussen beide antennes kon nu niet. Beide werken en gebruiken ieder een andere ‘ruimte’ om op te zetten. Gevoelsmatig zal de versie met 6 radialen een betere afstraling hebben en minder grondverliezen maar dat zal de praktijk uit moeten wijzen. Een mooi projectje tijdens de vakantie of een keer QRP portable actief zijn.
Afgelopen pinksterweekend eindelijk weer op het Veron Pinksterkamp gestaan, samen met Marc PD5ST en Adrie PD3AR. Het was een super geslaagd en gezellig Veron Pinksterkamp, dit jaar in Vierhouten op de camping Heidepark Veluwschkarakter. De organisatie was wederom in handen van Benno PA3FBX en was weer helemaal super! Voor ons stond het hele weekend in het teken van rust, eten en drinken. Afgewisseld met lekker met de radiozendamateur hobby bezig zijn. En dat is zeker gelukt. Helemaal door het schitterende weer.
Bekijk hier alle foto’s (en ja, veel van de foto’s gaan over het eten en drinken dus die heb ik eruit gelaten haha)
Na aankomst op vrijdag eerst de GP voor 2 en 70 cm opgezet want de VPK kampradio willen we uiteraard niet missen. Ben PA3DWJ verzorgde net als 24 eerdere jaren ook dit jaar weer de kampradio onder de Call PA25VPK. ’25’ omdat Ben het dit jaar voor de 25ste keer deed. Uiteraard met een speciale QSL kaart. Naast de kampradio call was ook PA6VPK als verenigingscall actief.
Na de kampradio en eten in het dorp hebben we de HF antenne ‘opgezet’… een HyEndFed om een glasfiber hengel van 12 meter. Adrie wilde tijdens het Veron Pinksterkamp minimaal (maximaal ??) 10 verbindingen maken op HF en dat is gelukt 😉
’s avonds naar de feesttent waar Benno PA3FBX ons een demonstratie heeft gegeven over de QO100 amateur satelliet onder het genot van een heerlijk wijntje. Erg leuk om te zien hoe het communiceren via de QO100 werkt.
Op zaterdag mijn eigen ‘vishengel’ antenne geplaatst voor de QDX digitale transceiver. In eerste instantie met 2x 11 meter draad zoals ik dit thuis ook al testte alleen nu met 4:1 UnUn. Het resultaat was niet super en de antenne was nog steeds wat lastig te tunen met de MTM-ATU QRP Transmatch ATU. Dus dan maar terug naar het oorspronkelijke ontwerp; de Rybakov 806 Vertical … met 7,6 meter draad om de hengel en 2 radialen over de grond van dezelfde lengte. Op 20 meter was de antenne nu eenvoudig te tunen, 30 meter ging ook prima. Op 40 en 60 meter lukte het maar met moeite. 80 meter was met de kortere draden niet meer te tunen.
Voor de rest van het pinksterkamp heb ik het zo gelaten. Prima voor een eerste QRP ervaring!! Totaal 55 FT8 / FT4 verbindingen gemaakt en dat met 3 á 4 Watt uit de QDX QRP Digitale transceiver en de Rybakov 806 Verticale antenne…. en dat is best goed, toch? Hieronder de verbindingen op 20, 30 en 40 meter.
Aan de andere kant van het chalet plaatste Marc nog een derde EndFed antenne aan een glasfiber hengel. Ook probeerde Marc met de dualband antenne satellieten te ontvangen. Geregeld kwamen andere VPK bezoekers een praatje maken hoe het precies werkte met het ontvangen van amateur- en weersatellieten.
Zaterdagavond met Dion PE1ORG getest op 70cm met DATV. Ik had alleen de HackRF meegenomen met een HB9CV en een Logper antenne. Helaas was ik het versterkertrapje vergeten mee te nemen waardoor het wat moeilijk ging maar ik was in het chalet naast ons te ontvangen op een HB9CV. Op 23cm was het DATV signaal van Dion uiteraard bij ons prima te ontvangen. Op zondagavond weer DATV en nu ook Alex PA1FOX ontvangen op 13cm met de logper antenne. Dit ging verrassend goed. Helaas kon Alex mij niet ontvangen. met het vergeten versterkertrapje was dit wel gelukt…. maar dat is dus iets voor volgend jaar.
De rest van de tijd veel verbindingen gemaakt met de QDX. Het werkte super. Helaas was er wel, helemaal de eerste dag, erg veel storing waardoor het verbindingen maken af en toe wat moeilijk verliep. Vossenjagen hebben we dit Pinksterkamp helemaal niet gedaan. Dat is wel jammer. Het was in ieder geval super gezellig met z’n drieën en zeker voor herhaling vatbaar. Volgend jaar gaan we dus zeker weer! En uiteraard de organisatie bedankt!
Ben je na het lezen van deze pagina benieuwd of zelfs enthousiast geworden? Kijk dan ook eens op de website van het Veron Pinksterkamp: https://veronpinksterkamp.nl
Je weet pas echt hoe het is als je er bent geweest….. Kom volgend jaar gewoon eens kijken of neem meteen de tent mee. 🙂
